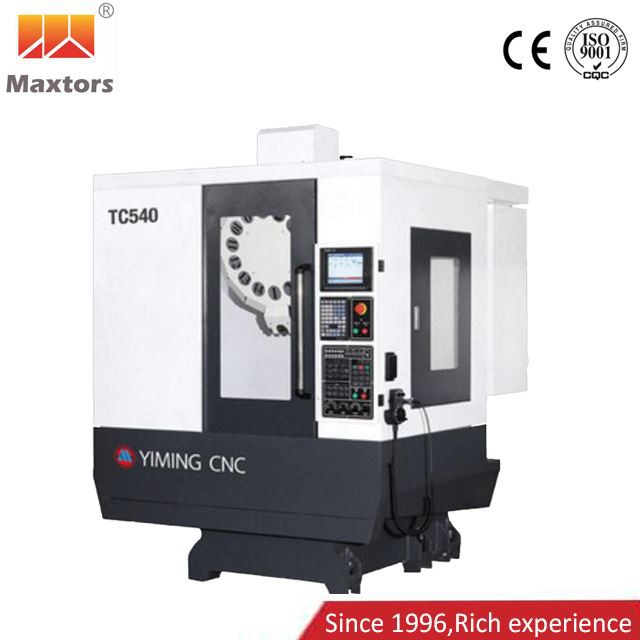

Център за резбоване и пробиване с ЦПУ

3 оси, 4 оси, 5 оси CNC център за пробиване и резбоване

TC-540/TC-640/TC-750/TC-1000



представяне на продукт

CNC Tapping and Drilling Center е аналитичен инструмент, използван в областта на машиностроенето. Това е машинен инструмент, който подобрява ефективността на производството в по-голяма степен при групова обработка на части и компоненти в различни области като автомобили, двуколесни мотоциклети и оборудване, свързано с ИТ. Той не само прави възможна обработката с нарязване на резби, дори обработката на фрезови машини и обработката на прецизно пробиване, и дори достига по-високо ниво по отношение на производителност, капацитет на обработка и надеждност.



Вещ	Мерна единица	TC-540	TC-640	TC-750	TC-1000
Работна маса
Размер на работната маса	мм	650×400	700×420	900×420	1100×500
Максимално натоварване на масата	КИЛОГРАМА	250	250	300	400
Т-образен слот	мм	3-14×125	3-14×125	3-14×125	3-14×125
Пътуване
XYZ Пътуване	мм	500×400×300	600×400×300	700×500×330	1000×500×330
Нос на шпиндела към масата	мм	150-450	150-450	150-480	150-480
Система за захранване
CNC контролер		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ Бързо подаване	м/мин	48	48	48	48
Нарязване на пода	м/мин	10	10	10	10
ATC/Списание за инструменти
Капацитет на инструмента		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Макс. Тегло на инструмента	КИЛОГРАМА	3	3	3	3
Макс. Диаметър на инструмента	мм	⌀80	⌀80	⌀80	⌀80
Макс. дължина на инструмента	мм	250	250	250	250
Метод за избор на инструмент		Случаен	Случаен	Случаен	Случаен
точност
Точност на позициониране	мм	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Точност на повторно позициониране	мм	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Вретено
Скорост на шпиндела	об/мин	12000 (опция 15000/20000)	12000 (опция 15000/20000)	12000 (опция 15000/20000)	12000 (опция 15000/20000)
Конус на шпиндела		BT30	БТ30	БТ30	BT30
Шпинделен двигател	КВ	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Изисквания към захранването	КВА	15	15	25	25
Размер на машината
Машинен отпечатък	мм	2200×1600	2300×1800	2400×2200	2700×2200
Височина на машината	мм	2900	3000	3200	3200
Тегло на машината	КИЛОГРАМА	3000	3800	5200	6200





Основните функции

Такъв център за резки с ЦПУ има следните характеристики:

1. основата, колоната, кутията на главния шпиндел, напречната плъзгаща се маса, работната маса и други части са проектирани с технология за леене с висока якост.

2. вътрешната металографска структура е много стабилна.

3. леярските части показват рационален геометричен състав чрез кинетика на машинния инструмент и анализ на крайните елементи.

4. основните части имат висока стоманена природа чрез съвместно разполагане с подсилващото ребро.

5. с широка основа, колона с кухина във формата на кутия, разширяваща се и удължаваща се плъзгаща се основа и усъвършенстван дизайн на механиката на материалите, капацитетът на теглото може да бъде осигурен.

6. Високоскоростен и прецизен шпиндел, макс. може да бъде 24000rpm:

7. CE стандарт и CE сертификат;



Нашата услуга

Инсталация:

Продавачът трябва да изпрати един инженер в страната на купувача за монтаж, въвеждане в експлоатация и обучение. Купувачът е отговорен да осигури цялото необходимо оборудване за обработка и повдигане на машинните части, преди инженерите на продавача да отидат в завода на купувача. В допълнение, купувачът трябва да осигури работници за подпомагане на монтажните дейности под надзора на инженерите на продавача.



Комисионна:

Доставчикът трябва да предостави чертежи и други подробности за материала/подготовката, необходими за инсталиране на машината, които купувачът трябва да подготви и поддържа готови, преди машината да пристигне във фабриката на купувача. Инсталирането и пускането в експлоатация могат да бъдат завършени в рамките на 10-15 дни за горната машина като цяло.
