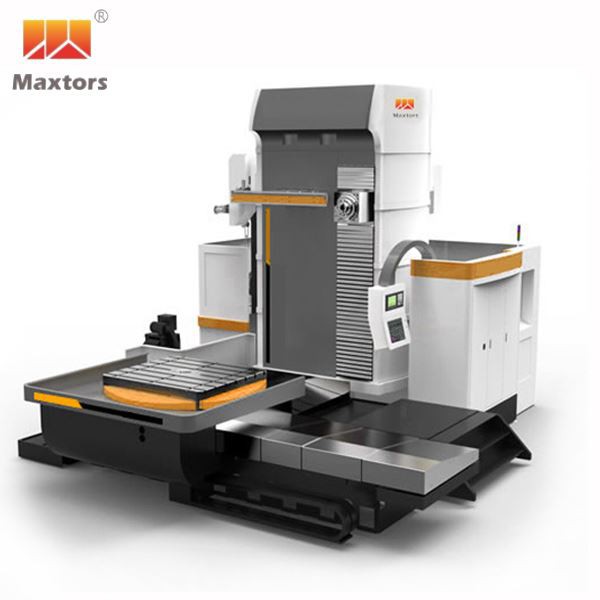

CNC пробиване Милър

CNC Boring Miller е автоматично оборудване за обработка, разработено на базата на общи фрезови машини.

Изпрати запитване

представяне на продукт

CNC бормашина е автоматично оборудване за обработка, разработено на базата на обикновени фрезови машини. Технологията на обработка на двете е основно една и съща, а структурата също е донякъде сходна. Оборудването е два вида без магазин за инструменти и с магазин за инструменти. Сред тях типът с магазин за инструменти също се нарича обработващ център. Оборудването се предлага в хоризонтална или двойна колона, можете да изберете различни размери и видове според вашите нужди. Може да се използва ефективно за обработка на части, форми и отливки с различни размери, за да се намалят производствените разходи и да се увеличи икономиката.

Характеристики на продукта

CNC бормашина може да обработва адаптивни и гъвкави части и има висока производствена ефективност. За детайли със сложни контури или размери, които са трудни за обработка с обикновени машини, той също може да бъде лесно завършен, защото след едно затягане и позициониране оборудването може да обработва части, които изискват многопроцесна обработка. Оборудването не само има висока прецизност на обработка и надеждно качество на обработка, но също така може ефективно да избегне грешки при работа, причинени от човешки фактори. Благодарение на високата си степен на автоматизация на производството, той може значително да намали интензивността на труда на операторите.

Спецификация на продукта

Модел	Мерна единица	MHBM110	MHBM110A	MHBM110B	MHBM130
Пътуване
X Travel (стандартен)	мм	2500	2500	2500	2000
X Travel (по избор)	мм			3000/3500	2500/3000/3500
Y Travel (стандартен)	мм	1800	1800	2200	2200
Y пътуване (по избор)	мм				2600
Z пътуване (стандартно)	мм	1500	1500	1500/2000 (опция)	1500/2000 (опция)
W Travel (стандартен)	мм	400	550	550	700
Вретено
Център на шпиндела към повърхността на масата	Ммм	0~1800	0~1800	0~2200	0~2200
Носът на шпиндела към центъра на масата	Ммм	100~2000	150~2200	150~2200	-40~2160
Диаметър на шпиндела	мм	110	110	110	130
Конус на шпиндела		ISO50	ISO50	ISO50	ISO50
Скорост на шпиндела (стандартна)	обороти/мин	35~3500	35~3500	35~3500	35~3000
Промяна на скоростта на шпиндела		2 смени	2 смени	2 смени	2 смени
Метод на шофиране		Скоростна кутия	Скоростна кутия	Скоростна кутия	Скоростна кутия
Работна маса
Размер на работната маса (по избор)	мм	1250×1250		1400×1600	1400×1600 (1600×1800)
Ъгъл на индексиране	град	1 градус (станд.)0.001 градус (опция)	1 градус (станд.)0.001 градус (опция)	1 градус (станд.)0.001 градус (опция)	1 градус (станд.)0.001 градус (опц
Диаметър на отвора за еталон	мм	60H7	60H7	140H7	Φ140H7
Макс. Зареждане на масата	КИЛОГРАМА	5000	6000	8000	8000/10000
Т-образен слот	мм	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Точност на индексиране	сек	15 градуса	15 градуса	15 градуса	15 градуса
Повтаряща се точност на позициониране	сек	4"	4"	4"	4"
Точност на енкодера	сек	±5"	±5"	±5"	±5"
Метод на шофиране
Ос XYZ		Директен	Директен	Директен	Директен
W ос		Тип колан	Тип колан	Тип колан	Тип колан
Противотежест на ос Y		Балансов блок	Балансов блок	Хидравлични	Хидравлични
Скорост на подаване
X/Y/Z/W Скорост на подаване при рязане	м/мин	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W скорост на бързо подаване	м/мин	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Аксиално задвижване
Сферично винтова ос X	мм	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Сачмено-винтова ос Y	мм	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Сферично-винтова ос Z	мм	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Сферично винтова ос W	мм	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Списание за инструменти (по избор)
Капацитет на инструментите		40	40	40	60
Метод за избор на инструмент		Абсолютна стойност	Абсолютна стойност	Абсолютна стойност	Абсолютна стойност
Тип смяна на инструмента		Тип ръка	Тип ръка	Тип ръка	Тип ръка
Тип опашка на инструмента		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Макс. Тегло на инструмента	КИЛОГРАМА	25	25	25	25
Макс. Дължина на инструмента	мм	500	500	500	500
Макс. Диаметър на инструмента (Брой съседен)	мм	125/250	125/250	125/250	Φ125/250
Шпиндел и двигател
Шпинделен двигател	KW	FANUC 15/18.5	FANUC 15/18.5	FANUC 15/18.5	FANUC 22/30
Шпиндел Макс. Въртящ момент	Nm	787/965	787/965	787/965	3002/4093
точност
Точност на позициониране	мм	±0.010	±0.010	±0.010	±0.010
Повтаряща се точност на позициониране	мм	±0.005	±0.005	±0.005	±0.005
други
Иска се атмосферно налягане	kgf/ cm²	6	6	6	6
Заявено захранване	KVA	45	45	55	85
Капацитет на резервоара за вода	L	315	315	315	315
Отпечатък
Дължина	мм	5430	5430	5970	7970
ширина	мм	6450	6450	6080	6080
Височина	мм	4590	4590	4990	4790
Тегло	КИЛОГРАМА	33000	33500	34000	40000

Модел	Мерна единица	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Пътуване
X Travel (стандартен)	мм	2500	2000	3500	4500
X Travel (по избор)	мм	3000/3500	2500/3000/3500	4500/5500	5500
Y Travel (стандартен)	мм	2200	2200	2600	3500
Y пътуване (по избор)	мм		2600	3500
Z пътуване (стандартно)	мм	1500/2000 (опция)	1500/2000 (опция)	1500/2000 (опция)	2000/2500 (опция)
W Travel (стандартен)	мм	550	700	700	700
Вретено
Център на шпиндела към повърхността на масата	Ммм	0~2200	0~2200	0~2600	0~3500
Носът на шпиндела към центъра на масата	Ммм	150~2200	-40~2160	100~2300	200~2900
Диаметър на шпиндела	мм	110	130	130	130
Конус на шпиндела		ISO50	ISO50	ISO50	ISO50
Скорост на шпиндела (стандартна)	обороти/мин	35~3500	35~3000	35~3000	35~3000
Промяна на скоростта на шпиндела		2 смени	2 смени	2 смени	2 смени
Метод на шофиране		Скоростна кутия	Скоростна кутия	Скоростна кутия	Скоростна кутия
Работна маса
Размер на работната маса (по избор)	мм	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Ъгъл на индексиране	град	1 градус (станд.)0.001 градус (опция)	1 градус (станд.)0.001 градус (опц	1 градус (станд.)0.001 градус (опц	1 градус (станд.)0.001 градус (опц
Диаметър на отвора за еталон	мм	140H7	Φ140H7	330H7	330H7
Макс. Зареждане на масата	КИЛОГРАМА	8000	8000/10000	15000/20000	20000/25000
Т-образен слот	мм	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Точност на индексиране	сек	15 градуса	15 градуса	15 градуса	15 градуса
Повтаряща се точност на позициониране	сек	4"	4"	4"	4"
Точност на енкодера	сек	±5"	±5"	±5"	±5"
Метод на шофиране
Ос XYZ		Директен	Директен	Директен	Директен
W ос		Тип колан	Тип колан	Тип колан	Тип колан
Противотежест на ос Y		Хидравлични	Хидравлични	Хидравлични	Хидравлични
Скорост на подаване
X/Y/Z/W Скорост на подаване при рязане	м/мин	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W скорост на бързо подаване	м/мин	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Аксиално задвижване
Сферично винтова ос X	мм	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Сачмено-винтова ос Y	мм	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Сферично-винтова ос Z	мм	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Сферично винтова ос W	мм	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Списание за инструменти (по избор)
Капацитет на инструментите		40	60	60	60
Метод за избор на инструмент		Абсолютна стойност	Абсолютна стойност	Абсолютна стойност	Абсолютна стойност
Тип смяна на инструмента		Тип ръка	Тип ръка	Тип ръка	Тип ръка
Тип опашка на инструмента		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Макс. Тегло на инструмента	КИЛОГРАМА	25	25	25	25
Макс. Дължина на инструмента	мм	500	500	500	500
Макс. Диаметър на инструмента (Брой съседен)	мм	125/250	Φ125/250	Φ125/250	Φ125/250
Шпиндел и двигател
Шпинделен двигател	KW	FANUC 15/18.5	FANUC 22/30	FANUC 22/30	FANUC 22/30
Шпиндел Макс. Въртящ момент	Nm	787/965	3002/4093	3002/4093	3002/4093
точност

14 VMC Linear Feature

Стандартна конфигурация

● Вертикален тип

● BT40 8000rpm шпиндел

● Чилър за масло на шпиндел

● Система с дюзи за охлаждаща течност на шпиндела

● Линейни релси по ос XYZ

● XYZ Axis Servo Motor

● Напълно затворен предпазител срещу пръски

● Топлообменник на електрическия шкаф

● Интерфейс за пренос на данни

● Автоматична система за смазване

● Система за охлаждаща течност за рязане

● LED работна лампа

● Индикатор за край на програмата

● Преносимо електронно ръчно колело (MPG)

● Нивелиращи болтове и блокове

● Система за рязане с въздух

● Ръководство за ЦПУ и ръководство за работа

● Охлаждаща система за промиване на стружките

● Резервоар за вода

● Предпазна врата

● Трансформатор (Според местното напрежение)

● Mitsubishi CNC контролер

Конфигурация по избор

○BT/ISO/HSK-A63 10000~30000rpm шпиндел

○Охлаждаща течност през шпиндел (CTS)

○Система ATC/Tool Magazine

○Електрически шкаф AC

○Шнеков тип система за транспортиране на стружки

○Система за транспортиране на стърготини с верига

○Въртяща се маса с 4-та ос

○Накланяща се и въртяща се маса по 5-та ос

○Линеен мащаб

○Измервателна система Auto.Tool

○Auto.Workpiece система за измерване

○CE маркировка

○Височина на колоната на машината

○LNC/Syntec CNC контролер

○FANUC/Siemens/Heidenhain CNC контролер

○Други опции според заявката

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

ЧЗВ

Q1: Вие сте търговска компания или производител?
О: Ние сме фабрика.

Q2. Какво ще кажете за времето за изпълнение?
О: Редовните продукти се нуждаят от 15 ~ 45 дни.

Q3: Предоставяте ли мостри? безплатно ли е или допълнително?
О: Да, можем да предложим пробата безплатно, но не плащаме разходите за превоз.

Q4. Как изпращате стоките и колко време отнема да пристигнат?
О: Тъй като нашите машини са тежки продукти, обикновено се доставят по море или железопътен транспорт. Също така с камион някъде. За колко време ще пристигне зависи от местоположението.

Q5. Какви са вашите условия за плащане?
О: Плащане<=5000USD, 100% in advance. Payment>=5000USD, 30 процента T/T предварително, баланс преди изпращане. Ако имате друг въпрос, моля, не се колебайте да се свържете с нас.
